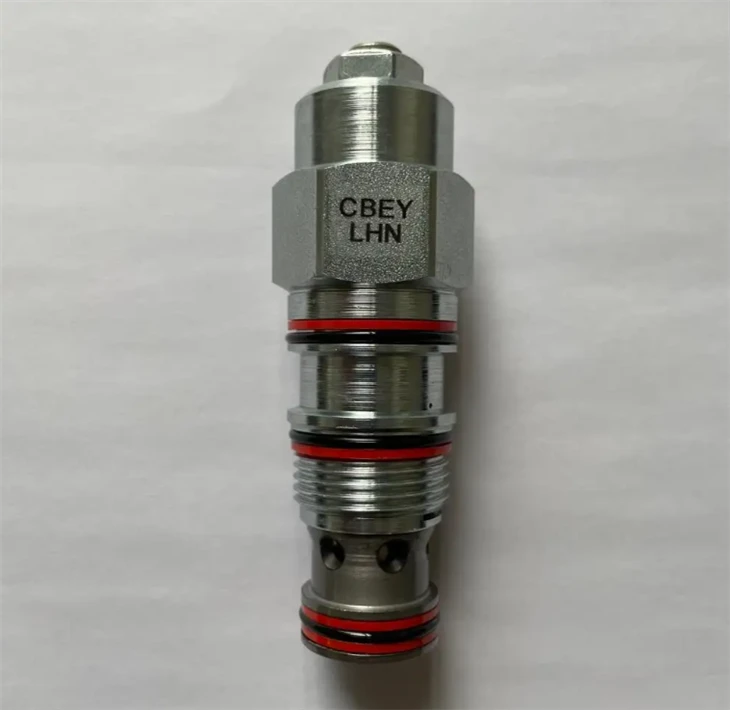

Cbeylhn Origin Ontlastklep Sun Hydraulics Cbeylhn

PRODUCTSPECIFICATIES

Nee	Item	Gegevens
1	Toepassingen	Industrieel gebruik
3	Soort marketing	Conventionele producten
4	Oorsprong	Zhejiang, China
5	Garantie	1 jaar
6	Productnaam	SUN hydraulische klep
7	Artikelnummer	CBEYLHN
8	maat	Standaard maat
9	MOQ	1 STKS

Andere modellen.

CKCB-XCN	CXHA-XAN	PRDL-LSN	CBBC-LHN
CKEA-XAN	CKED-XAN	CKEB-XAN	CKEC-XAN
RPKC-LWN	RBAA-KEN	RDDA-LAN	CBLA-LHN
CXEE-XCN	CNAD-XCN	RPCC-LAN	RPEC-LAN
RPGC-LAN	RPIC-LAN	RPEE-LAN	RPGE-LAN
RPIE-LAN	RDDA-LAN	RDBA-LAN	RVCD-LAN
RDFA-LAN	RDHA-LAN	RBAC-LAN	RBAA-LAN
PBBB-LAN	PBDB-LAN	CBEA-LHN	RPEC-LAN

Tegengewichtkleppen met pilot-assist zijn bedoeld om een ​​overlopende belasting te beheersen. De terugslagklep zorgt voor een vrije stroom van de richtingsklep (poort 2) naar de belasting (poort 1), terwijl een direct werkende, pilootondersteunde ontlastklep de stroom van poort 1 naar poort 2 regelt. Pilot assist bij poort 3 verlaagt de effectieve instelling van de ontlastklep met een snelheid die wordt bepaald door de stuurverhouding.

Andere namen voor deze klep zijn onder meer de bewegingsregelklep en de overcenterklep.

Tegengewichtkleppen moeten op minimaal 1,3 keer de maximale door belasting veroorzaakte druk worden ingesteld.

Draai de afstelling met de klok mee om de instelling te verlagen en de belasting te verminderen.

Volledig rechtsom instellen is minder dan 200 psi (14 bar).

De tegendruk bij poort 2 draagt ​​bij aan de effectieve ontlastingsinstelling in een verhouding van 1 plus de pilootverhouding maal de tegendruk.

Het opnieuw plaatsen overschrijdt 85% van de insteldruk wanneer de klep standaard is ingesteld. Instellingen lager dan de standaard insteldruk kunnen resulteren in lagere herplaatsingspercentages.

Sun-tegenwichtcartridges kunnen rechtstreeks in een holte in een actuatorbehuizing worden geïnstalleerd voor extra bescherming en verbeterde stijfheid in het circuit.

Er zijn twee kraakdrukken van de terugslagkleppen beschikbaar. Gebruik de controle van 25 psi (1,7 bar), tenzij cavitatie van de actuator een probleem is.

Deze klep maakt gebruik van openingen om de stuurverhouding te verlagen en kan daarom tot 0,7 l/min./70 bar (40 in³/min./1000 psi (0,7 l/min./70 bar) doorlaten tussen poort 2 en poort 3. Dit is een aandacht in master-slave-circuits en bij het testen op lekkage van klep-cilinderconstructies.

Alle 3-poort-tegengewicht-, belastingcontrole- en pilot-to-open-controlecartridges zijn fysiek uitwisselbaar (dwz hetzelfde stroompad, dezelfde holte voor een gegeven framegrootte).

Bevat de Sun-constructie in zwevende stijl om de mogelijkheid te minimaliseren dat interne onderdelen vastlopen als gevolg van overmatig installatiekoppel en/of variaties in de bewerking van holtes/cartridges.
